Souder dégage des fumées toxiques. Au lab, nous soudons allègrement et donc nous ventilons notre espace le mieux possible, mais avoir le visage à 30 centimètres du poste de soudure reste très désagréable. Émmanuelle et moi avons donc décidé de fabriquer un aspirateur à vapeurs toxiques en utilisant uniquement du matériel récupéré au lab, a l’exception du filtre au carbone Weller que nous avons acheté chez Digikey pour environ 6$.
La première étape consistait à rassembler tous les items nécessaires pour le projet. Nous avons trouvé une lampe à tige flexible qui fonctionnait aléatoirement, un ventilateur extrait d’un serveur, une grille de protection qui était fixée sur un boitier de PC, un interrupteur dc et un adaptateur DC 12V 3.5A.
Nous avons retiré l’électronique de la lampe en préservant le câblage. Puis nous avons perforé le ventilateur en fonction des trous déjà présent au bout de la tige flexible de la lampe. Nous avons fixé le ventilateur à la tige en utilisant deux vis métriques M6X20 et des boulons. Le filtre est quant à lui fixé entre la coupole et le ventilateur à l’aide d’un grillage de protection.
Une fois l’assemblage terminé, Emmanuelle à modifié la base pour accueillir le nouvel interrupteur et y a soudé l’entrée de courant DC.

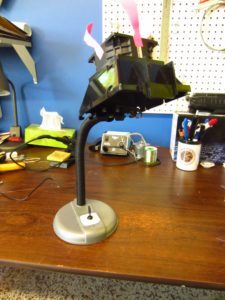

Et voilà! Un aspirateur de fumées toxiques (un modèle semblable se vend environ 70$), pour quelques dollars. Son avantage principal repose dans la flexibilité de sa tête qui peut être placée dans l’angle adéquat pour la soudure.
[nggallery id=18]
Liens:
Filtre au carbone: http://www.digikey.com/scripts/DkSearch/dksus.dll?lang=en&keywords=WSA350F-ND&cur=USD
